黄铜球阀
Brass ball valve
技术规范
公称压力: PN ≤ 1.6MPa
工作介质:水、非腐蚀性液体
工作温度:-20° C ≤ T ≤ 110° C
圆柱管螺纹符合GB/T7307 标准
设计制造标准﹕ GB/T8464-2008

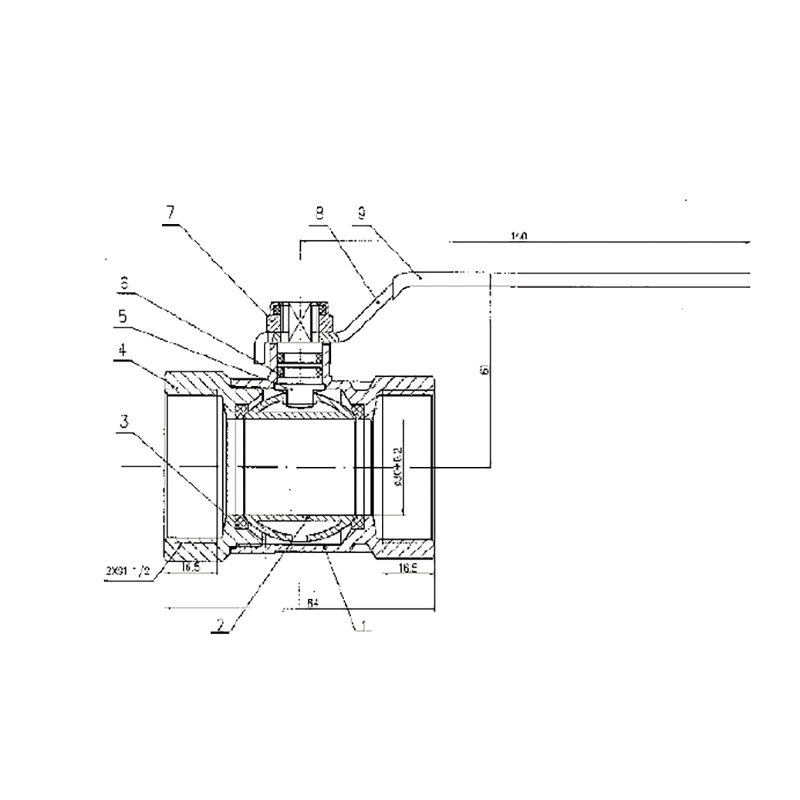

| DN | SIZE | L | B | H | D |
| 15 | 1/2" | 50 | 13.5 | 47 | 91 |
| 20 | 3/4" | 57 | 18 | 50 | 91 |
| 25 | 1" | 66 | 23 | 58 | 103 |
| 32 | 11/4" | 77 | 27 | 65 | 133 |
| 40 | 11/2" | 86 | 32 | 73.5 | 147 |
| 50 | 2" | 96 | 38 | 77.5 | 147 |
阀门主体﹕黄铜
上密封件﹕ O 型圈(NBR)
手柄﹕铁板Q235
